Kanal Kamerası ile Arıza Tespiti Nasıl Yapılır? 10 Madde

Kanal kamerasıyla arıza tespiti, uygun erişimden boruya ilerletilen kamera sayesinde iç yüzeyin ve görülebilen engellerin incelenmesidir. Amaç yalnızca ekranda görüntü oluşturmak değil, bulguyu doğru hatla ilişkilendirip temizlik veya onarım kararına dayanak sağlamaktır. Borunun suyla dolu olması, yoğun tortu, keskin dönüşler ve erişim sınırı görüntünün kalitesini etkileyebilir.

İyi bir inceleme, neyin görüldüğünü kadar neyin görülemediğini de açıklar. Kamera her türlü kaçağı, boru dışındaki boşluğu veya hassas eğim değerini tek başına belirlemez. Bu rehberdeki on aşama, cihazın kullanım talimatını vermek yerine hizmet alırken beklenebilecek hazırlığı, kayıt düzenini ve sonuç değerlendirmesini anlatır.

1. Belirti ve inceleme amacı nasıl belirlenir?

İlk olarak kameradan hangi soruya yanıt beklendiği netleştirilir. Tekrarlayan tıkanıklığın nedenini araştırmak, temizlenen hattı kontrol etmek ve görülen bir kusurun yerini daraltmak farklı hedeflerdir. Belirsiz bir “bütün borulara bakılması” talebi yerine etkilenen cihazlar, arızanın zamanı ve önceki işlemler tarif edilmelidir. Böylece inceleme doğru bağlantıda başlar.

Yavaş boşalma ile geri basma birbirinden ayrılır. Birden fazla gider etkileniyorsa ortak bağlantı araştırılır; tek noktadaki sorun daha yakın bir bölümle ilişkili olabilir. Yağışla eş zamanlı taşma varsa aşağı akım koşulları da önemlidir. Kamera görüntüsü bu gözlemlerle birlikte yorumlanır; boru içindeki her leke, yaşanan arızanın nedeni olarak kabul edilmez.

Önceki raporlar ve tesisat çizimleri varsa paylaşılmalıdır. Hangi erişimden çalışıldığı bilinmeyen eski video sınırlı yarar sağlar, ancak aynı noktadan alınmış karşılaştırılabilir kayıt değişimi gösterebilir. Kullanıcı, bilinen tadilatları ve eski onarımları da bildirmelidir. Proje ile gerçek güzergâhın farklı olabileceği unutulmadan saha kontrolü yapılır.

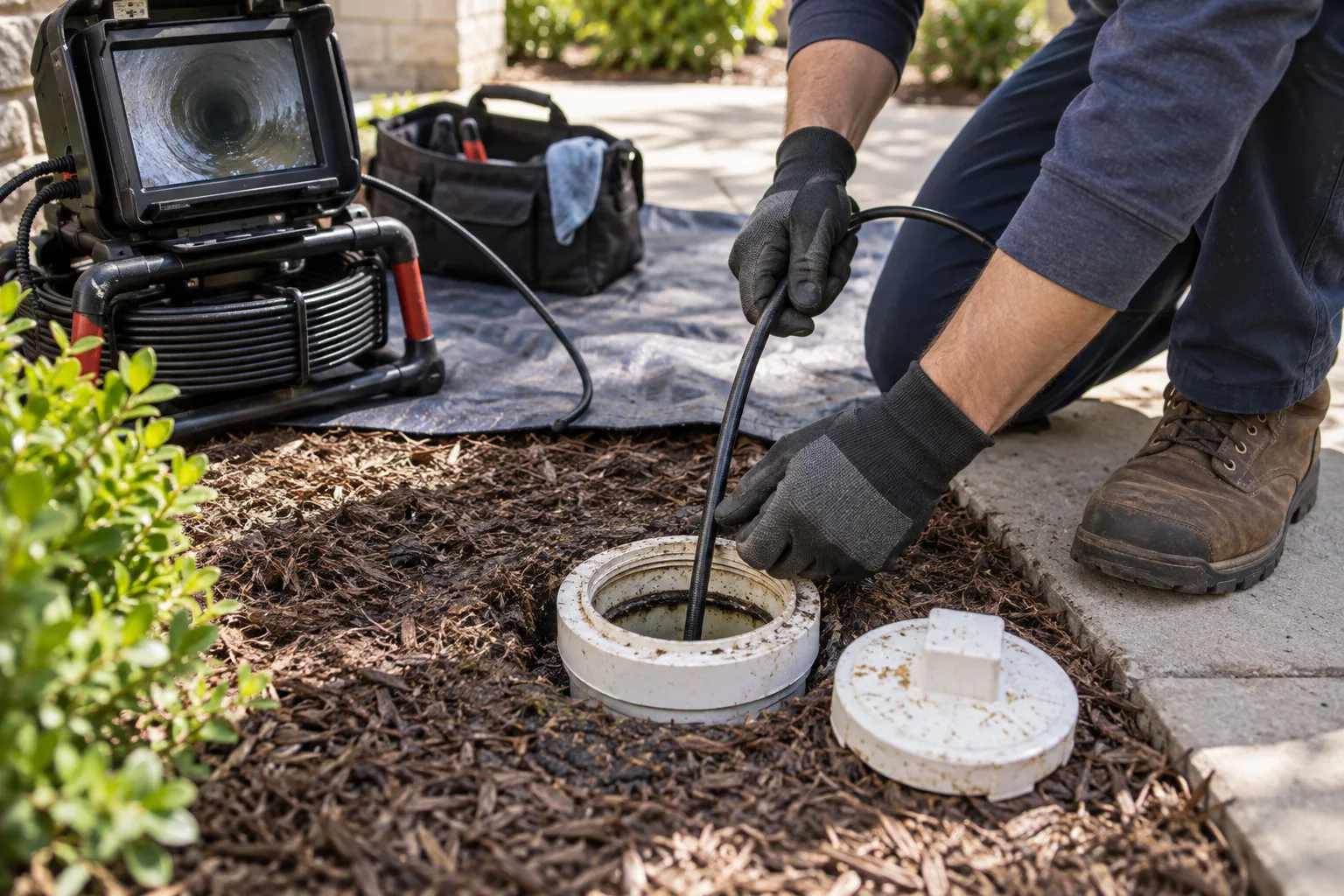

2. Kamera boruya hangi erişimden gönderilir?

Uygun temizlik kapağı, erişilebilir bağlantı veya kontrol noktası seçilir. Girişin çapı, dönüşü ve kamera sisteminin özellikleri uyumlu olmalıdır. Her açıklıktan bütün güzergâha ulaşılabileceği varsayılmaz. Bazı hatlar farklı noktadan inceleme gerektirebilir. Ekipman, erişim mesafesi ve boru geometrisine göre seçilir; zorlanan kamera ilerletilmeye devam edilmez.

Çalışma alanı sıçrama, düşme ve geçiş riskleri açısından düzenlenir. Kullanıcının ağır kapak açması veya kanalizasyon bacasına yaklaşması gerekmez. İnceleme çoğunlukla erişimden cihaz gönderilerek yürütülse de her saha aynı değildir. Kapalı alana giriş gerektiren durumlar, ayrı güvenlik ve uzmanlık koşullarıyla değerlendirilmelidir.

Kamera başlangıç noktası kayda yazılır. “Bahçe tarafındaki kontrol noktası, bina yönüne doğru” gibi açık bir tarif, görüntüyü fiziksel hatla eşleştirmeye yardımcı olur. Birden fazla giriş kullanılmışsa kayıtlar birbirinden ayrılır. Sonradan onarım yapılacaksa hangi görüntünün hangi boruya ait olduğunun bilinmesi kritik önem taşır.

3. İnceleme öncesinde kanal temizliği gerekir mi?

Yoğun birikim ve bulanık su, kameranın boru yüzeyini görmesini engelleyebilir. Bu durumda ön temizlik veya akışın kontrollü düzenlenmesi gerekebilir. Fakat her hat koşulsuz yıkanmaz; borunun durumu ve arıza şüphesi yöntemi belirler. Temizlik öncesinde görülen bulgular da kaydedilerek sonrasıyla karşılaştırılabilir.

Görüntü alınamaması, borunun sağlam olduğunu göstermez. Ekranda yalnızca su veya çamur görünüyorsa raporda görüşün sınırlı olduğu belirtilmelidir. Operatörün ilerleyebildiği mesafe ile ayrıntılı inceleyebildiği mesafe farklı olabilir. Kullanıcıya bu fark açıklanmalı; görünmeyen bölüm için kesin onarım veya kusursuzluk iddiasında bulunulmamalıdır.

Temizlik gerekli olduğunda uygulanacak kanal açma yöntemi ayrı değerlendirilir. Kamera bir temizleme makinesi değildir. Engeli görüntülemek, o engelin kaldırıldığı anlamına gelmez; temizlikten sonra yeniden görüntü almak da gerekebilir. İşin sırası arızanın koşullarına göre belirlenir.

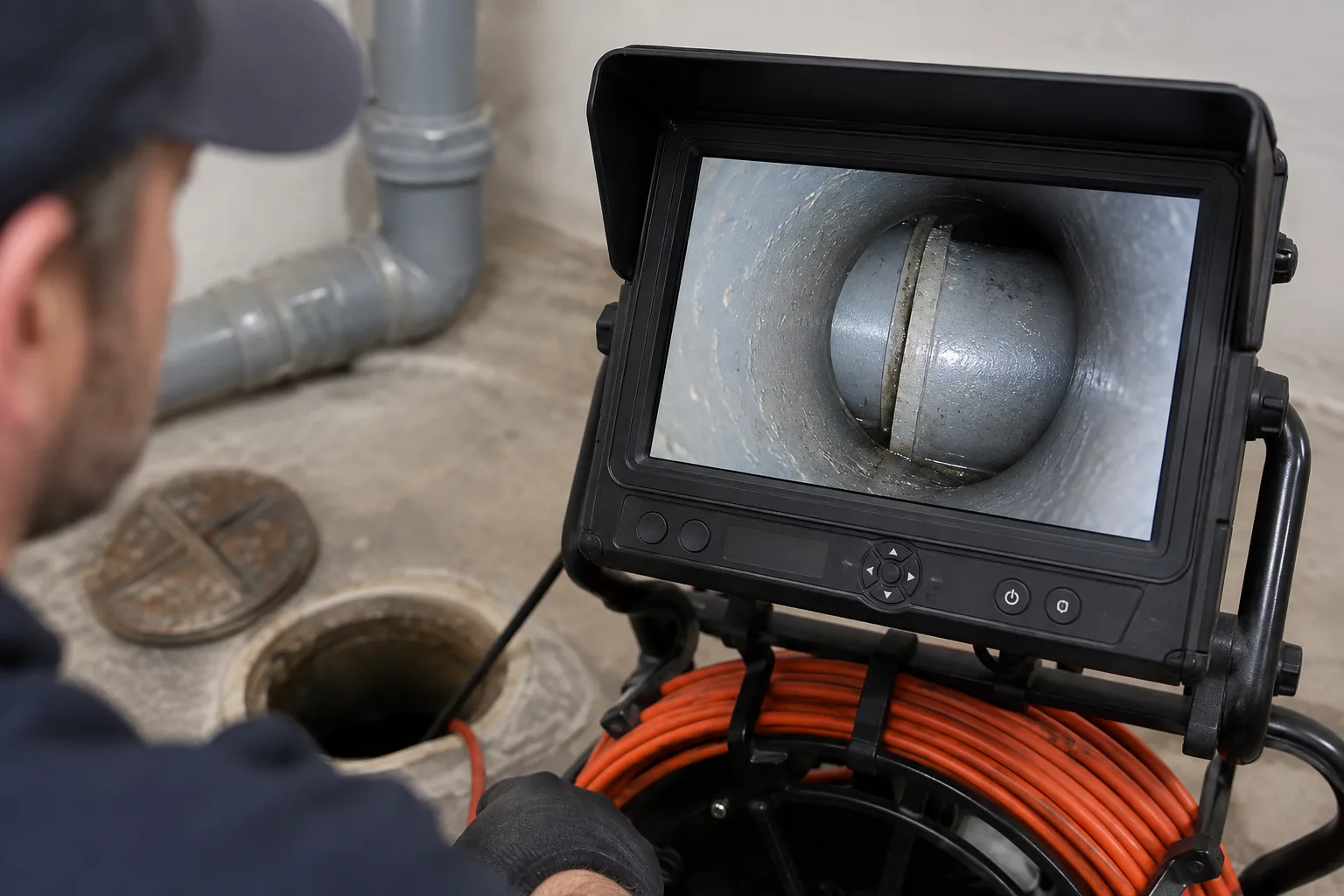

4. Kamera hangi boru kusurlarını gösterebilir?

Görüşün yeterli olduğu bölümde birikim, yabancı cisim, kök girişi, birleşim kayması veya belirgin yüzey hasarı görülebilir. Bulguların anlamı boru malzemesi ve bağlantı yapısıyla birlikte değerlendirilir. Tek bir görüntü karesi, bütün çevreyi veya kusurun derinliğini göstermeyebilir. Gerektiğinde farklı açı ve kontrollü yeniden inceleme kullanılır.

Örneğin birleşimde görülen çıkıntı, akışı etkileyen bir kaymayla ilişkili olabilir; ancak değerlendirme yalnızca fotoğraftaki perspektife dayandırılmamalıdır. Görüntünün sürekliliği, karşılaştırma ve hat bilgisi önemlidir. Kök görülmesi giriş noktasını araştırmayı gerektirir. Temizlenen kökün ardından bağlantının durumu tekrar değerlendirilebilir.

Su birikmesi veya tortu yoğunluğu, o bölümün daha ayrıntılı incelenmesini gerektirebilir. Bununla birlikte görüntüden doğrudan kesin eğim ölçüsü çıkarılması doğru değildir. Onarım kararı için ek ölçüm veya başka kontrol gerekebilir. Bulgular “görüldü”, “şüpheli” ve “incelenemedi” gibi açık ifadelerle ayrılmalıdır.

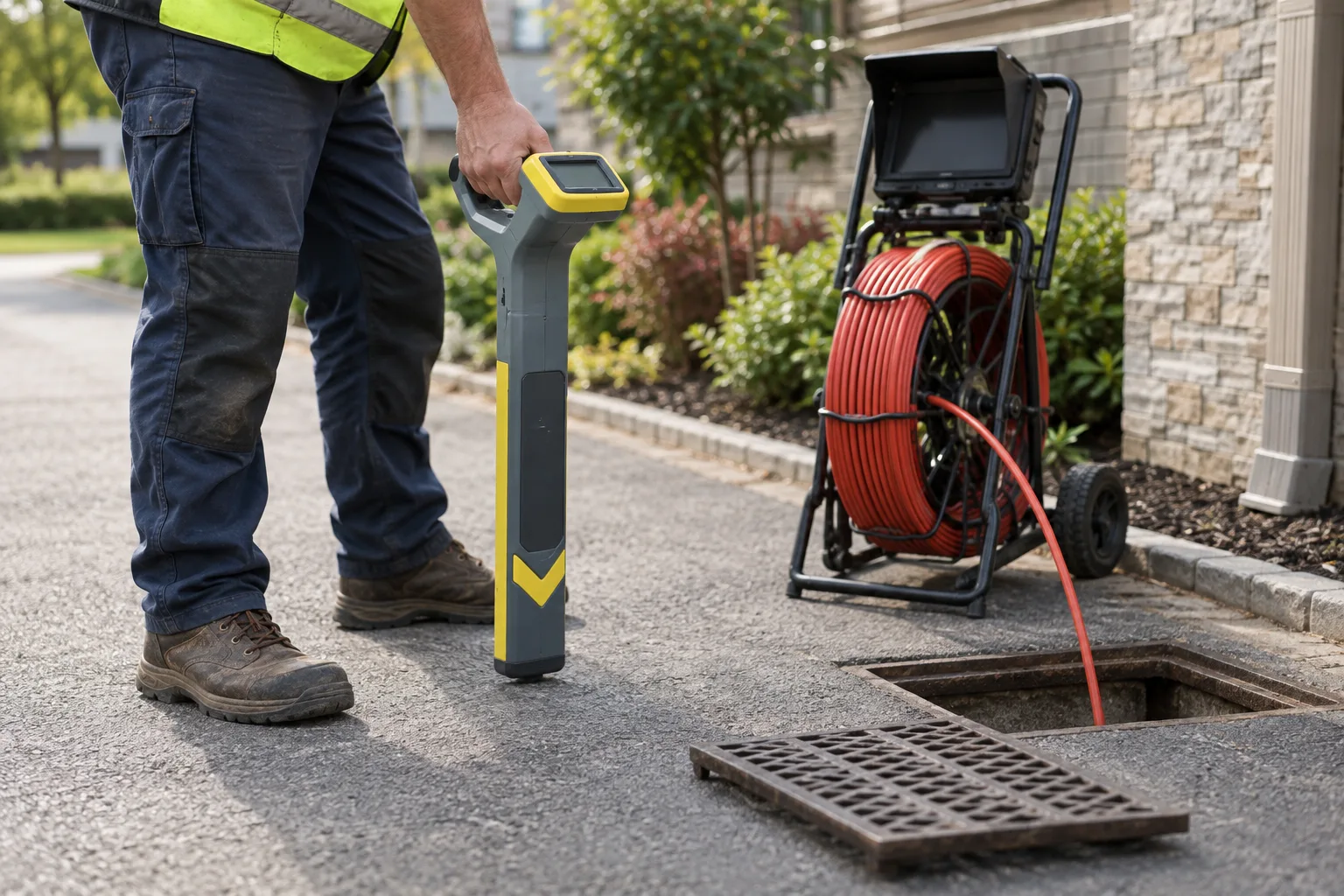

5. Arıza konumu zeminde nasıl daraltılır?

Görüntüdeki mesafe, seçilen başlangıç noktasından ilerlenen hatla ilişkilidir. Borunun yön değiştirmesi ve kameranın izlediği güzergâh nedeniyle bu değer tek başına zeminde kesin nokta tarif etmeyebilir. Uygun sistemlerde konumlama özelliği ve saha bilgileri birlikte kullanılabilir. Elde edilen yer, mevcut çizim ve erişim noktalarıyla karşılaştırılır.

Kazı veya yüzey açılması planlanıyorsa konumun nasıl doğrulandığı açıklanmalıdır. “Ekranda şu metre yazıyor” ifadesi her durumda yeterli değildir. Başlangıç referansı, borunun yönü ve varsa konumlama sonucu birlikte kaydedilir. Derinlik veya güzergâh konusunda belirsizlik bulunuyorsa bunun ayrıca belirtilmesi gerekir.

Konumlama ekipmanı da bütün koşullarda aynı kesinlikle çalışmaz. Saha koşulları ve sistem özellikleri sonucu etkileyebilir. Bu nedenle kullanıcıya kusurun yeriyle ilgili güven düzeyi ve ek kontrol ihtiyacı anlaşılır biçimde aktarılmalıdır. Amaç, gereksiz geniş yüzey müdahalesini azaltacak yeterli kanıt toplamaktır.

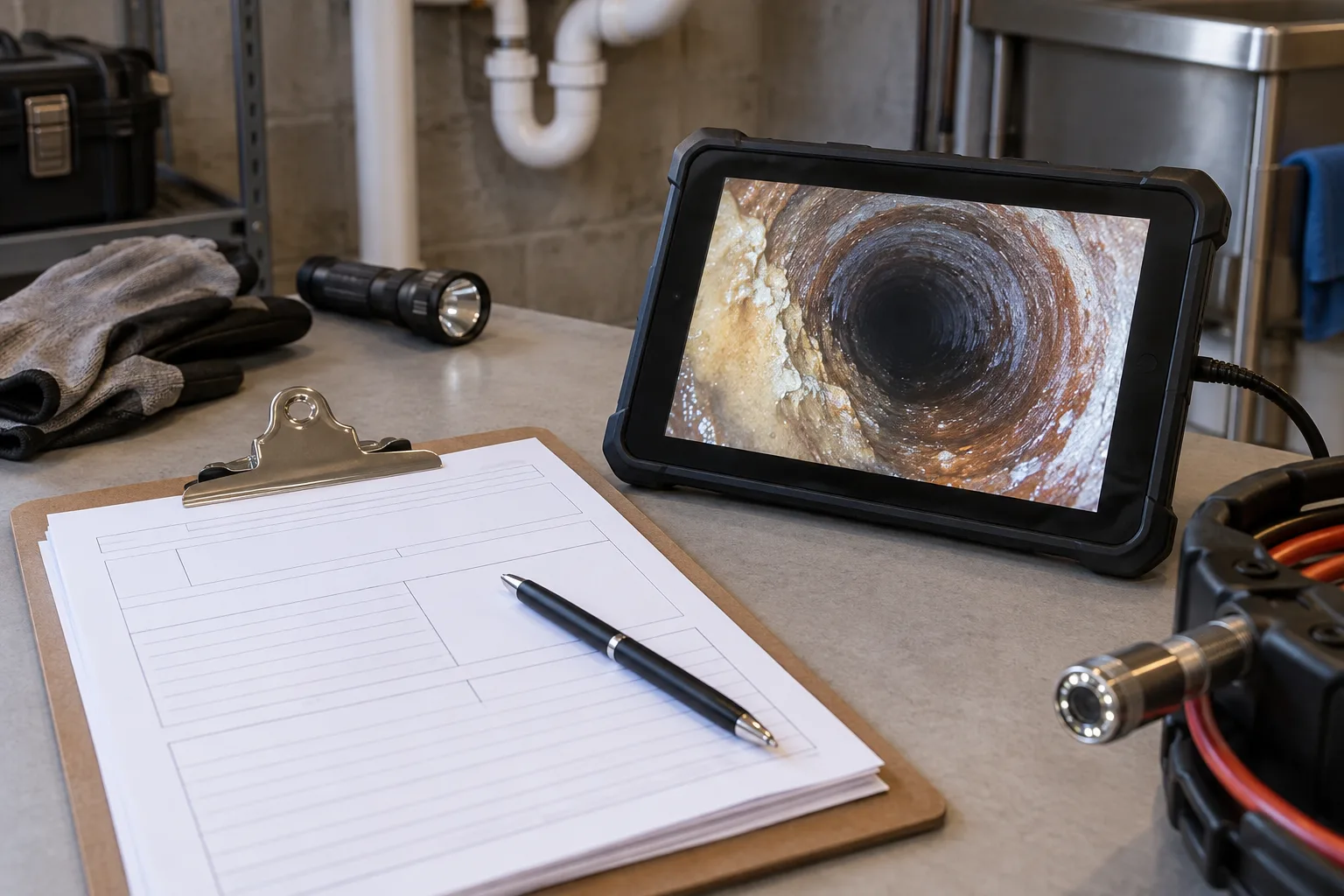

6. Video ve inceleme raporunda neler bulunmalı?

Raporda tarih, incelenen hat, başlangıç erişimi, ilerleme yönü ve ulaşılan bölüm belirtilmelidir. Önemli bulgular ilgili görüntü veya video zamanıyla eşleştirilebilir. Temizlik öncesi ve sonrası kayıt varsa bunlar ayrı adlandırılmalıdır. Bu düzen, kullanıcı ve sonraki ekip için dosyayı anlaşılır hale getirir.

Görüşü sınırlayan su, tortu veya erişim engelleri mutlaka yazılmalıdır. Raporda yalnızca sorun görülen noktalar değil, incelemenin durduğu yer ve nedeni de bulunmalıdır. “Hat kontrol edildi” gibi kapsamı belirsiz bir ifade yerine hangi bölümün değerlendirildiği açıklanmalıdır. Görülemeyen alanların rapor dışında bırakılması yanıltıcı güven oluşturabilir.

Öneri ile bulgu ayrı tutulmalıdır. Örneğin görüntüde görülen ek kayması bir bulgudur; belirli bölümün onarılması önerisi ise bu bulgunun değerlendirilmesidir. Kullanıcı, önerinin hangi kayda dayandığını görebilmelidir. Gerekiyorsa ek inceleme ihtiyacı ve temizlikten sonra tekrar değerlendirme planı belirtilmelidir.

7. Kamera neden her su kaçağını göstermez?

Kanal kamerası boru iç yüzeyini inceler; duvarın arkasındaki her tesisatı veya boru dışına sızan suyun bütün yolunu doğrudan görüntülemez. Temiz su basınç hattındaki kaçak araştırması farklı testler gerektirebilir. Boru içinde belirgin kusur görülmemesi, tüm sistemin her koşulda sızdırmaz olduğunu kanıtlamaz.

Atık su kaçağı şüphesinde görüntü, kullanım ilişkisi ve uygun diğer kontrollerle birlikte değerlendirilir. Islaklığın yeri ile kusurun yeri farklı olabilir. Gerekli durumda su kaçağı tespiti ayrı bir çalışma olarak planlanır. Kamera hizmeti ile her tür kaçak tespitini aynı işlem gibi sunmak doğru değildir.

Benzer biçimde termal kamera ile kanal kamerası farklı araçlardır. Biri yüzey sıcaklık dağılımını değerlendirirken diğeri erişilen boru içini görüntüler. Hangi cihazın gerektiği, sorulan arıza sorusuna bağlıdır. Araçların adları benzer olduğu için sonuçlarının aynı olduğu varsayılmamalıdır.

8. Görüntüye göre temizlik mi onarım mı seçilir?

Birikim görülmesi uygun temizlik yöntemini gündeme getirebilir. Yapısal bozulma görülmesi ise onarım değerlendirmesi gerektirir. Bazı hatlarda ikisi birlikte bulunur; önce birikim azaltılarak alttaki yüzey daha net incelenebilir. Karar, tek kareye veya yalnızca arızanın tekrarlama sayısına dayandırılmaz.

Temizlik önerisinde hedeflenen malzeme ve temizlenecek bölüm açıklanmalıdır. Onarım önerisinde kusurun yeri, etkisi ve doğrulama bilgisi sunulmalıdır. Kanal yıkama birikimi giderebilir fakat ayrılmış eki kendiliğinden birleştirmez. Kullanıcı, yapılan işlemin hangi sorunu çözeceğini önceden anlamalıdır.

Görüntü yetersizse en doğru sonuç bazen ek inceleme gerekliliğidir. Belirsizliği kesin arıza adıyla örtmek yerine hangi bilgi eksikse tamamlanmalıdır. Böylece gereksiz geniş onarım veya etkisiz tekrar temizliği riski azaltılabilir. İnceleme, karar için kanıt üretmelidir.

9. İşlem sonrası kamera kontrolü ne sağlar?

Temizlikten sonraki görüntü, önce görünmeyen yüzeyi ve kalan birikimi değerlendirmeye yardımcı olur. Onarım sonrası inceleme de erişilebilen bölümün görünür durumunu kaydeder. Ancak görüntü, gerekli diğer testlerin yerine otomatik olarak geçmez. Akış kontrolü ve işin niteliğine uygun doğrulamalar ayrıca yapılabilir.

Önceki ve sonraki kayıt aynı hat ve referansla karşılaştırılmalıdır. Farklı erişimden çekilmiş görüntülerde başlangıç bilgisi özellikle önemlidir. Kullanıcıya hangi bulgunun ortadan kalktığı, neyin değişmediği ve hangi bölümün görülemediği açıklanmalıdır. Bu, tamamlanan işin sınırlarını ortaya koyar.

Kontrollü su denemesiyle birlikte değerlendirilen son kayıt, yalnızca anlık görüntüden daha anlamlı olabilir. Önceden geri basan bağlantının davranışı izlenir. Sorun devam ediyorsa yeni bulgular üzerinden inceleme genişletilir. “Kamera çekildi” ifadesi, tek başına arızanın giderildiği anlamına gelmez.

10. Kameralı kanal kontrolü için nasıl hazırlanılır?

Servise bina türünü, etkilenen giderleri, sorunun tekrarlama durumunu ve önceki işlemleri bildirin. Varsa proje ve eski kayıtları hazır tutun. Güvenli erişim için taşınabilir eşyalar kaldırılabilir; ancak ağır kapaklar açılmamalı veya tesisat sökülmemelidir. Kullanılmış kimyasal ürünler ayrıca bildirilmelidir.

Aktif taşma varsa önce bu durumu belirtin ve ilgili giderlerin kullanımını azaltın. Ortak hat ihtimalinde bina yönetimiyle iletişim kurun. İnceleme sırasında hangi cihazların kullanılmaması gerektiği ekip tarafından açıklanmalıdır. Kullanıcının görüntü elde etmek için suyu artırması veya kameranın ilerlemesine fiziksel yardım etmesi gerekmez.

Teklifte incelenecek kapsamı, kayıt teslimini, ön temizlik gereksinimini ve ek çalışma koşullarını öğrenin. Erişim ve hat koşulları görülmeden kesin süre veya fiyat belirlenemeyebilir. Tam Tesisat'a 0534 880 00 42 üzerinden ulaşırken bu bilgileri paylaşabilirsiniz. Gider ve kanal tıkanıklığı hizmeti kapsamında inceleme, arızanın niteliğine göre planlanır.

Görüntüdeki bulgu ile kesin sonuç nasıl ayrılır?

Görülen durum	İncelemeye katkısı	Tek başına söylemediği
Boru tabanında su kalması	Akış koşullarının araştırılmasını destekler	Kesin eğim değeri
Birleşimde kök görünmesi	Giriş noktasını ve temizlik ihtiyacını gösterir	Temizlik sonrası bağlantının onarıldığı
Yoğun tortu nedeniyle karanlık görüntü	Görüş sınırını ortaya koyar	Arkadaki yüzeyin sağlamlığı
Ek çevresinde belirgin düzensizlik	Bağlantının ayrıntılı değerlendirilmesini sağlar	Her koşulda aktif sızıntı olduğu
Temizlik sonrası açık kesit	Görünür birikimin giderildiğini destekler	Bütün yan bağlantıların kontrol edildiği

Bu ayrım, görüntünün değersiz olduğu anlamına gelmez. Aksine doğru sınırlarla yorumlanan görüntü, gereksiz müdahaleyi azaltan güçlü bir kayıttır. Sorun, cihazdan sağlayamayacağı kesinliği beklemektir. Raporu okurken hangi cümlenin doğrudan gözleme, hangisinin başka kontrollerle desteklenen değerlendirmeye dayandığını ayırmak gerekir. Anlaşılmayan bir teknik ifade varsa ilgili görüntü üzerinden açıklama istenebilir.

Örnek bir rapor ifadesi nasıl okunur?

“Bahçe erişiminden bina yönünde ilerlenen bölümde, görüntüde birikim nedeniyle yüzeyin alt kısmı değerlendirilemedi” ifadesi sınırlı ama anlamlı bilgi verir. Başlangıç, yön ve görüş sınırı bellidir. Buna karşılık “borular sorunlu” ifadesi hangi hattın ve ne tür kusurun kastedildiğini açıklamaz. Bu örnekler hazırlanmış anlatım örnekleridir; gerçek bir müşteri incelemesine veya ölçülmüş mesafeye ait değildir.

Bir sonraki adım, görülemeyen yüzeyin uygun temizlikten sonra tekrar incelenmesi olabilir. Ancak bu karar da borunun koşullarına bağlıdır. Şüpheli yapısal hasarda zorlayıcı temizlik yerine farklı değerlendirme gerekebilir. Kullanıcı için yararlı rapor, yalnızca sorunu adlandırmaz; eksik bilginin nasıl tamamlanacağını ve hangi işlemin hangi soruya yanıt vereceğini açıklar. Böylece inceleme ile onarım arasındaki karar zinciri izlenebilir hale gelir.

Kameralı inceleme hakkında sık sorulan sorular

Video uzunluğu kalite göstergesi midir?

Uzun video daha fazla yararlı bilgi anlamına gelmez. Aynı noktada bekleyen bulanık görüntü ile başlangıcı belli, bulguları işaretlenmiş kısa kayıt farklı değerdedir. İncelenen bölüm, görüş kalitesi ve raporla eşleşme önemlidir. Kayıt teslim ediliyorsa hangi dosyanın hangi hatta ait olduğu açıklanmalı; kullanıcıdan yalnızca videoyu izleyip kendi teşhisini koyması beklenmemelidir.

Borunun dışındaki zemin boşluğu kamerada görülür mü?

Kamera temel olarak iç yüzeyi görüntüler. Görülebilen açıklık bazı şüpheler oluşturabilir, fakat boru dışındaki tüm zeminin durumunu göstermez. Böyle bir risk araştırılıyorsa uygun başka yöntem veya saha incelemesi gerekebilir. Görüntüde dış boşluk seçilmemesi, boru çevresinin her noktada sağlam olduğunu kanıtlamaz. Onarım planında bu sınır dikkate alınmalıdır.

Aynı hatta tekrar kamera çekmek gereksiz midir?

Yeni bilgi sağlayacaksa tekrar yararlı olabilir. Önce yoğun birikim nedeniyle görülemeyen yüzeyin temizlikten sonra incelenmesi buna örnektir. Buna karşılık koşullar değişmeden aynı belirsiz görüntüyü tekrarlamak her zaman çözüm sağlamaz. Tekrarın amacı açıklanmalıdır: kalan engeli görmek, onarılan bölümü kaydetmek veya farklı erişimden ulaşılamayan kısmı değerlendirmek gibi somut bir gerekçe bulunmalıdır.

Görüntü netse başka kontrol gerekmez mi?

Net görüntü, görünür yüzeyin değerlendirilmesini kolaylaştırır; ancak araştırılan arıza yalnızca yüzey görünüşünden ibaret olmayabilir. Akış davranışı, sızdırmazlık veya bağlantı ilişkisi için farklı kontroller gerekebilir. İnceleme planı cihazın görüntü kalitesinden çok çözülmek istenen soruya göre belirlenmelidir. Kullanıcıya hangi soruların yanıtlandığı ve hangilerinin açık kaldığı belirtilmelidir.

Kamera raporunu değerlendirirken kısa kontrol listesi

Raporu teslim alırken erişim tarifini kendi bina bilginizle karşılaştırın. Birden fazla blok veya benzer kontrol noktası varsa bölüm adı özellikle yazılmalıdır. Dosyaları işlem tarihiyle saklamak, daha sonraki arızada doğru kaydın bulunmasını sağlar. Belirsiz bir adlandırma, iyi çekilmiş görüntünün kullanım değerini azaltabilir.

• Başlangıç erişimi ve inceleme yönü açıkça belirtilmiş mi?
• Görülen kusur, ilgili görüntüyle eşleştirilmiş mi?
• Ulaşılamayan veya net görülemeyen bölüm yazılmış mı?
• Temizlik önerisi ile yapısal onarım önerisi ayrılmış mı?
• Konum bilgisi yalnızca tahmine değil açıklanan referansa dayanıyor mu?
• İşlem sonrasında yapılacak kontrol tanımlanmış mı?

Bu sorular, teknik terimleri ezberlemeden hizmetin kapsamını anlamayı sağlar. Raporun uzunluğu veya videonun süresi tek başına kalite ölçütü değildir. Önemli olan kaydın belirli bir hatta, belirli bulgulara ve anlaşılır bir değerlendirmeye karşılık gelmesidir.

Teknik kaynaklar: RIDGID kamera sistemleri farklı boru ve erişim ihtiyaçlarına uygun ekipmanları; RIDGID inceleme ve konumlama araçları ise görüntüleme ile yer belirlemenin ayrı yetenekler olduğunu gösterir. Bu genel bilgiler, binaya özel inceleme raporunun yerine geçmez.
