Termal Kamera ile Kaçak Tespiti Nasıl Yapılır?

Termal Kamera ile Kaçak Tespiti Nasıl Yapılır? Görünmeyeni Görün!

Modern tesisatçılığın en büyük kabusu olan "Zemin altındaki sızıntıyı bulmak için nereyi kırmalıyız?" sorusunu tarihe gömen icatların başında Termal Kameralar gelir. Bir zamanlar sadece askeri güvenlik, havacılık ve tıbbi görüntüleme sistemlerinde kullanılan Kızılötesi (Infrared) Termal Kamera teknolojisi, günümüzde profesyonel tesisat firmalarının kırmadan su kaçağı bulmak için kullandığı en keskin "röntgen" cihazına dönüşmüştür. Özellikle sıcak su hatlarında ve kalorifer tesisatlarında mucizeler yaratan bu teknoloji, ev sahibini devasa tadilat masraflarından kurtarır. Peki, betonun veya fayansın arkasındaki kaçağı bulmak için termal kamera tam olarak nasıl kullanılır?

Termal Kamera Nedir ve Çalışma Prensibi Nasıldır?

İnsan gözü sadece görünür ışık spektrumunu algılayabilir; ancak evrendeki her nesne (canlı veya cansız, donma noktasının üzerinde olduğu sürece) dışarıya bir ısı enerjisi yani "Kızılötesi Işıma" yayar. Termal kameraların özel sensörleri bu kızılötesi ışımaları algılar ve sıcaklık farklılıklarını bir "ısı haritasına" dönüştürerek dijital ekranda renklerle gösterir.

Genel bir kural olarak:

• Sıcak noktalar: Ekranda Kırmızı, Turuncu, Sarı veya Beyaz (en sıcak) renklerle görünür.
• Soğuk noktalar: Ekranda Mavi, Lacivert veya Siyah renklerle görünür.

Tesisat borularındaki su ile duvar/beton sıcaklığı asla aynı değildir. Kamera zemine tutulduğunda, usta fayansın altından geçen borunun rotasını renkli bir ip (çizgi) gibi şeffaf bir şekilde görür.

Hangi Tür Kaçaklarda Kesin Çözümdür?

Termal kameralar doğrudan "su moleküllerini" değil, "ısı farkını" okur. Bu nedenle ısının belirgin olduğu tesisatlarda %100 nokta atışı sonuç verir:

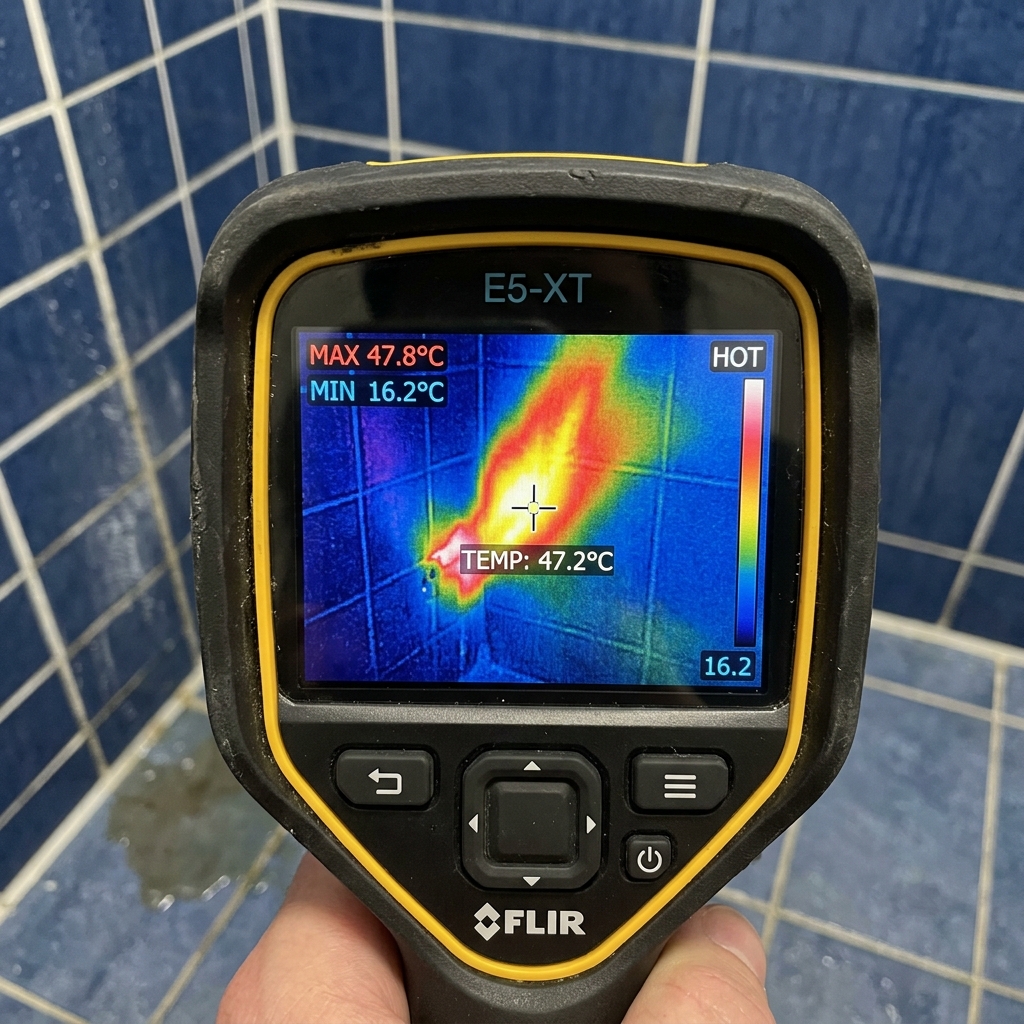

1. Kalorifer (Petek) Tesisatı: En başarılı olduğu alandır. Kombi bar basıncı düşüyorsa, sistem ısıtılarak taranır. Ekranda kalın sarı bir hat şeklinde giden borunun bir noktasında kocaman, kırmızı bir yayılım (leke) görülüyorsa patlak kesinlikle oradadır.
2. Yerden Isıtma Sistemleri: Yerden ısıtmalı evlerde tüm boru ağı zemindedir. Sistemdeki hangi odanın hangi kıvrımında tıkanıklık veya patlak olduğu kameradan saniyeler içinde şablon olarak çıkarılır.
3. Sıcak Su (Banyo/Mutfak Şebeke) Hattı: Musluğa sıcak su getiren borulardaki delinmeler de betonun içini ısıttığı için kızılötesi mercekle çok net görülür.

Soğuk Suda Termal Kamera İşe Yarar mı?

Soğuk su (şebeke) borularındaki kaçakları bulmak termal kamera için daha zordur ancak imkansız değildir. Eğer sızan soğuk su zeminde birikerek o bölgedeki betonun ısısını ciddi şekilde düşürmüşse, ekranda koyu mavi veya siyah büyük bir "soğuk su birikintisi" gölgesi çıkar. Ancak soğuk su kaçaklarında ana tespit cihazı akustik dinlemedir; termal kamera, akustik dinlemeye yardımcı ve teyit edici olarak ikincil rolde kullanılır.

İşlem Adımları: Kaçak Tespiti Süreci

• Hazırlık ve Isıtma: Eğer kombi tesisatı test ediliyorsa kombi termostatı en yüksek dereceye alınır. Boruların iyice ısınması (60-70 derece) ve kaçak noktasından sıcak suyun betona kusması sağlanır.
• Zeminin Taranması: Uzmanımız kamerayı eline alır ve ıslaklığın göründüğü veya şüphelenilen tüm odaların zeminini yavaşça tarayarak ekrandaki ısı haritasını gözlemler.
• Noktasal İşaretleme: Isı lekesinin, yani kırmızı patlamanın merkez noktası (en sıcak nokta) ekranda bulunur ve zeminde tebeşirle "X" çizilerek işaretlenir.
• Lokal Kırım: İşaretlenen yerdeki tek bir parke veya tek bir fayans yerinden sökülerek, hemen altındaki patlak boru tamir edilir. Eviniz şantiyeye dönmeden işlem tamamlanır.

Sıkça Sorulan Sorular (SSS)

Termal kamera kaç metre derinliği görebilir?

Termal kamera derinlik değil "yüzey sıcaklığını" ölçer. Ancak güçlü sızıntılar, kalın bir betonun veya şapın altından bile yüzeye ısı dalgası gönderdiği için zemin 5-10 cm kalınlığında olsa dahi sorunsuz bir şekilde saptanabilir.

Termal kamera pis su (gider) kaçaklarını bulur mu?

Hayır. Pis su boruları genellikle soğuktur ve içlerindeki su akışı saniyelik olduğu için çevreye kalıcı bir ısı yaymazlar. Pimaş kaçaklarında endoskopik kanal kamerası kullanılması şarttır.

Sonuç: Evinizin Gözetmeni Teknolojidir

Tahmine dayalı kırıp dökme devri artık kapandı. Termal kameralı su kaçağı tespiti sayesinde, özellikle kış aylarında ısınma sistemlerinizi durduran sızıntılar dakikalar içinde tespit edilir ve yaşam alanlarınız zarar görmeden onarılır. Sizi maddi ve manevi yükten kurtaracak teknolojik tespit için 7/24 uzman ekibimizle iletişime geçebilirsiniz.
